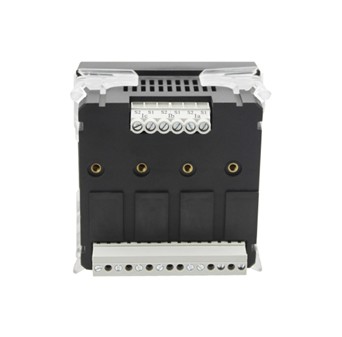

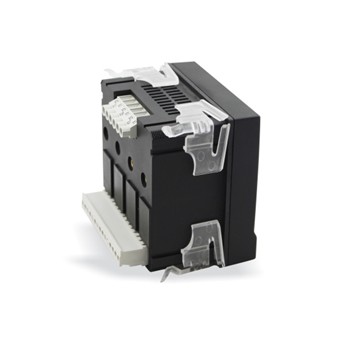

SWP-EZC系列三相電力儀表是根據我國電力設備監控要求而設計的一款高性價比電力儀表，可通過面板按鍵設定CT電流變比、PT電壓變比，直觀顯示系統一次運行電流、電壓、頻率、功率、功率因素、電能，可同時顯示三相測量值，顯示清晰美觀，能直接取代傳統的模擬指針表。產品的核心元件采用專用的大規模集成電路，性能穩定，測量精度高。
技術參數
技術指示 | 說 明 | |
測量輸入 | 額定值 | 電壓：100V，200V，300V，400V，500V 電流：1A，5A或由客戶指定 |
過負荷 | 電流：持續1.2倍，瞬時10倍/1秒 電壓：持續1.2倍，瞬時2倍/1秒 | |
精度 | 電流、電壓：0.5級；頻率：0.05Hz；有功功率：0.5級；無功功率：1.0級 | |
準確度范圍 | 0～6A(In=5A)；0～1.2A(In=1A)；0～600V； | |
顯示 | 顯示 | LCD顯示，倍率可任意設置，帶單位顯示 |
顯示范圍 | 0～9999k | |
通信 | 波特率 | 1200～115200波特率可設，RS485接口，MODBUS RTU協議 |
開關量 | 輸入 | 0～2路，干結點輸入，內置+5V電源 |
輸出 | 0～2路，繼電器常開觸點，觸點容量：AC250V/5A-DC30V/5A | |
電源 | 工作范圍 | AC85～265V或100-300VDC |
功耗 | ＜3W | |
環境 | 溫度 | 工作：-10℃～+55℃；貯存：-20℃～+70℃ |
濕度 | ≤93%RH，不結露，不含腐蝕性氣體 | |
產品選型
規 格 | 代碼 | 說 明 | ||||||||
SWP-EZC | □ | □ | -□□ | --□ | □ | □ | -□ | --□ | --□ | SWP-EZC液晶三相電力儀表 |
外形尺寸 | 7 | 74x74x84mm | ||||||||
電網類型 | 3 4 | 三相三線 三相四線 | ||||||||
功能代號 | -AI -AV -AP -AQ -AS -PF -AF -AM | 交流電流表 交流電壓表 有功功率表 無功功率表 視在功率表 功率因數表 頻率表 多功能表 | ||||||||
通訊方式 | -0 -8 -9 | 無通訊 RS-485 客戶指定 | ||||||||
電流輸入范圍 | 0 1 5 | 無電流輸入 0～1A 0～5A | ||||||||
電壓輸入范圍 | □ | 參見“電壓輸入” | ||||||||
供電方式 | -T | AC85-265V供電（開關電源） | ||||||||
開關量輸入點數 | -□ | 0～2：開關量輸入點數 | ||||||||
繼電器輸出點數 | -□ | 0～2：繼電器輸出點數 | ||||||||
★輸入電壓：
代 碼 | 0 | 1 | 2 | 3 | 4 | 5 | 8 |
輸入電壓 | 無電壓輸入 | 0-100V | 0-200V | 0-300V | 0-400V | 0-500V | 客戶指定 |
